В Бишкеке недавно в очередной раз произошла авария на столичной ТЭЦ. Там произошел взрыв котла, который был отремонтирован месяц назад, пострадало 5 сотрудников двое в реанимации в тяжелом состоянии.
ГКНБ Кыргызстана не исключает возможной диверсии при аварии на ТЭЦ в Бишкеке
Часть столицы осталась без тепла и горячей воды. Такая ситуация происходит не в первый раз, что-то подобное было в 2018 году, тогда также вышли из строя котлы.
Тогда и сегодня энергетикам удалось избежать катастрофы благодаря проведенной модернизации и строительству новых блоков за счет Китая. Именно они спасли город от коллапса и помогли возобновить теплоснабжение.
Тогда наша редакция «Eurasia Today» подготовила материал с кыргызским конструктором Владимиром Рыжковым, который изобрел трансзвуковой турбинный смеситель, способный нагревать холодную воду превращать в горячую, для отопления или водоснабжения, при помощи пара.
При этом позволяет сохранить бюджетные средства, минимизировать загрязнение воздуха и самое главное обеспечить бесперебойное теплоснабжение города.
Устройство изобретателя, с КПД в 99,5 %, сегодня является самым эффективным в мире. Считаем, что этот материал и сегодня является актуальным.
Как правило отопительный сезон начинается в Кыргызстане в середине или в последний месяц осени. Согласно нормам, отопительный сезон начинается, когда в течение 5 суток подряд средняя температура воздуха составит +8 °C. При такой температуре дома остывают быстро особенно если они железобетонные — этажки.
В течении всего лета службы должны провести ремонтные работы на магистральных теплосетей, закупить твердое топливо и подготовить оборудование к эксплуатации (котлы и многое другое). Для этой подготовки остался еще август ну и пару месяцев осени, если еще повезет с погодой. Свои коррективы в этом году и внесла пандемия коронавируса.
О том как можно сэкономить бюджетные деньги, более эффективно использовать тепловую энергию пара, который порой просто выбрасывается в атмосферу, не только обеспечить население бесперебойным теплом, но и быть готовым к различным экстренным ситуациям рассказал кыргызстанский конструктор, руководитель проекта «Энергосберегающие технологии» Владимир Рыжков.
«Модернизация, проведенная на главной в Кыргызстане ТЭЦ в 2017 году, безусловно, была необходима. Однако властям и специалистам нужно иметь всегда резерв и четкую инструкцию на случай форс мажора», — сказал собеседник изданию.
Обеспечение города теплом и готовность к экстренным ситуациям
Вот так выглядел цех в старой части центральной ТЭЦ города Бишкек во время аварии в январе 2018 года
Автор новинки считает, что самая главная задача Теплоэлектроцентрали и его руководства, — не только обеспечить население стабильным теплоснабжением, но и быть готовым к различным экстренным ситуациям.
«В первую очередь, хотел бы подчеркнуть: население и руководство республики должны решать подобные проблемы сообща, быть единомышленниками в этом деле», — продолжил Рыжков.
По мнению изобретателя, у энергетиков должен быть заготовлен и отлажен план действий, четкая инструкция на случай аварийной ситуации, «без всякой дерготни, которая произошла у нас в январе 2018 года», — сказал он, имея в виду аварию, произошедшую в период с 26 по 30 января на столичной ТЭЦ.
Как он отмечает, необходима хорошо выстроенная, четкая логистика, по принципу: «вышло из строя – включили запасной агрегат – отремонтировали, вышедшие из строя деталь или узел.
«В молодости я сам руководил участком котельного оборудования, на севере России, в Эвенкии. Там очень низкие температуры, которые опускаются до — 50 градусов. Минус 27 считается там обычной ситуацией зимой, праздником для тепловиков.
В случае какой-либо поломки или выхода котлоагрегата из строя, мы всегда имели в запасе резервный вариант.
В экстренной ситуации включали заранее подготовленный энергоблок, или узел. Ситуация требовала быстрого решения, поскольку при таких морозах, батареи в домах могут остыть всего за полчаса», — делится с журналистом Владимир Николаевич.
Обеспечить теплом город не прибегая к запуску ТЭЦ-2 и минимизировав затраты

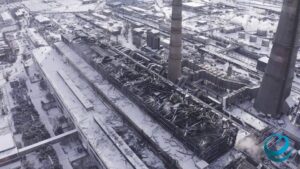

Все что осталось от ТЭЦ-2 Бишкек, которую так и не ввели в эксплуатацию и растащили на металлолом
Изобретатель предлагает довольно простой вариант, — как, не прибегая к запуску ТЭЦ-2, обеспечить город теплом, без перебоев.
По его словам, вторую ТЭЦ можно запускать позднее, уже построив предлагаемую им схему, и использовать ее, только как производителя пара и электрической энергии, это удешевит реконструкцию.
«Дело в том, что в общей энергосистеме столицы существуют два вида теплотрасс. Они делятся на тепловые и паровые. Под городом, из одного конца в другой, проложен паропровод из двух труб», — уточнил Рыжков.
Схема магистральных тепловых сетей города Бишкек
С его помощью можно перегонять пар с востока на запад и наоборот. Примерная проектная пропускная способность паропровода, составляет до 450Гкал/час. Она в три раза больше, той, которой обладала ТЭЦ в дни аварии. Конечная точка данного паропровода заканчивается котельной Сельмашзавода на улице Фучика.
Паром на этой котельной подогревается теплоснабжение западной части Бишкека. Проектная мощность котельной до 200 тонн пара в час. С 2009 года подогрев магистральных теплосетей в этой котельной осуществляется моими аппаратами, экономия теловой энергии после перехода на ТТС, составила около 15%.
Рыжков полагает: чтобы улучшить ситуацию с теплоснабжением г. Бишкека необходимо продлить данный паропровод до существующих (законсервированных магистралей) ТЭЦ-2, с присоединением к паропроводу всех крупных котельных западной части Бишкека, работающих на паровых котлах., что позволит, при аварии на ТЭЦ-1, перегонять пар в обратном направлении, для обеспечения аварийного поддержания тепловых сетей города.
Что подразумевается под понятием продлить паропровод до магистралей ТЭЦ-2
Схема магистральных и разводящих тепловых сетей города Бишкек
Если в районе микрорайона «Джал» отключить и закольцевать зарезервированную тепловую систему ТЭЦ-2, и установить подогревающую станцию, используя теплообменные аппараты «ТТС», и поступающий из магистрального паропровода пар, можно значительно увеличить производительность тепловой системы западной и южной части Бишкека.
Пар не надо перекачивать, он передвигается под собственным давлением. Не расходуя ни одного киловатта электроэнергии, он экономит наши с вами деньги», — объясняет руководитель проекта.
Причем мест к подключению к паропроводу в городе много и при помощи пара можно локализовать аварии или подогревать существующие магистрали.

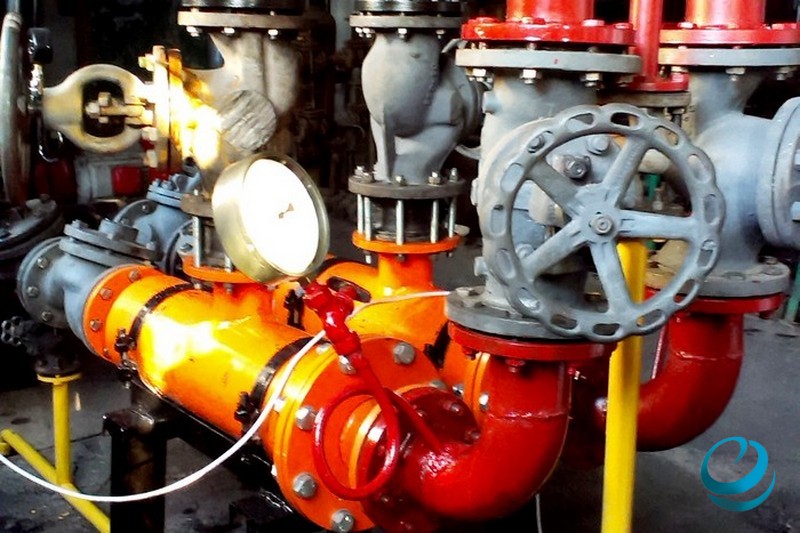

Справка ИА «Eurasia Today»: ТСС – это новейшая конструкция теплообменика, которая работает по принципу смешивания пара с холодной водой на трансзвуковых скоростях, на выходе получив горячую воду и при этом он еще способен ее перекачивать, работая как насос. Вес самого крупного аппарата составляет всего лишь 80 кг и имеет компактные размеры.
Тепло в квартирах горожан, экономия бюджетных средств и чистая экология
Радиаторы в квартирах горожан, в которые поступает тепло из теплоцентралей города
Кроме этого, Владимир Николаевич утверждает, что в подключенных котельных к паропроводу, установленные аппараты «ТТС» смогут исключить из работы все существующие котлы, работая на паре ТЭЦ-1, и в два раза увеличить рентабельность производства тепло энергии.
Вот здесь и пригодится эффективное производство пара угольными Китайскими котлами. Причем здесь и выиграем в экологии, не будут дымить трубы районных котельных.
Такой способ был уже испытан на небольшой котельной «Илбирс» в Бишкеке нашим предприятием «Бишкектеплоэнерго».
Годовая потребность в топливе до модернизации ТСС на объекте, была 12,6 млн сом ($164,5тыс) по нынешнему курсу, а после — 6,9 млн ($90,8тыс). За год экономия составила приблизительно около $73,7 тыс. Стоимость Гкал на ТЭЦ равна около 1000 сомов, а на котельных – 5 тыс. Все это позволяет экономить, не загрязнять экологию, поскольку пар не может навредить, что и является преимуществом.
«В свое время, с помощью «ТТС» мы реализовали проект в казахском городе Талдыкурган по обеспечению горячего водоснабжения города. Благодаря эффективности этого аппарата администрация смогла сэкономить средства, что привело к понижению надбавочной стоимости на отопление, соответственно и снижение тарифов, а затем и возвращению своих абонентов», — отмечает Рыжков.
Кроме того такие турбинные смесители кыргызского производства первыми были установлены на теплоцентрали города Актау.
Новая труба Центральной Бишкекской ТЭЦ и два новых модернизированных энергоблока, построенных китайской компанией
По словам изобретателя, «ТТС» сегодня представляет собой один из самый эффективный теплообменников в мире. Согласно оценкам отраслевого Казахского института «Сантех проект», коэффициент преобразования тепловой энергии у этого агрегата составляет 99,5 %, а у работающих в настоящее время в котельных, не превышает — 36%. Существует американский аналог изобретения — «Транссоник». Его КПД равен 98%.
Подобные аппараты могут быть установлены не только в котельных, но и на промышленных и коммунальных объектах, где необходим подогрев воды и использование пара. Например, в Бишкеке они действуют в обновленном бассейне «Дельфин».
Ранее там, для подогрева воды уходило несколько дней. После модернизации, требуется 10 часов, чтобы проделать то же самое, с помощью пара из ТЭЦ. Изобретение позволяет объекту работать бесперебойно. На сегодняшний день при помощи аппаратов «ТТС» модернизировано более 40 промышленных объектов в Кыргызстане, Казахстане, России.
